导料板在仙踪林在线入口模具中起到保护冲压完成之制品可以依据所设定之轨道，顺利离开模具，下面针对仙踪林在线入口模具的结构相关设定，作以下讲解：

1. 导料机构与材料间隙设定：

无切边状况下：设定为单边＋0.05mm

有切边状况下：设定为单边＋0.02mm

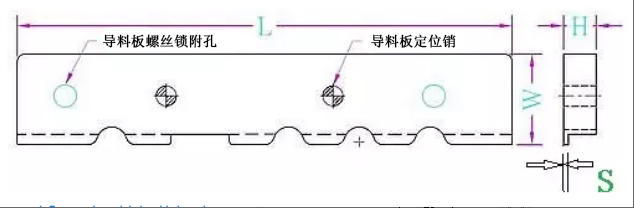

2. 导料板规格设定：

a. 导料板宽度(L) ≧ 15mm。

b. 导料板长度(W) ≦ 150mm。

c. 导料板高度(H) ≦ 8.0mm。

d. 导料板压板安全强度(S) ≧ 1.0m m。

e. 导料板固定销规格：∮4.0mm。

f. 导料板锁附螺丝：M4。

g. 导料板与浮升销之间送料空间(A) ≧ 2.0T～2.5T。导料板与浮升销之间的空间为送料空间，因此顶出销的顶出高度需与导料板形状做配合，且顶出销需平衡配置。

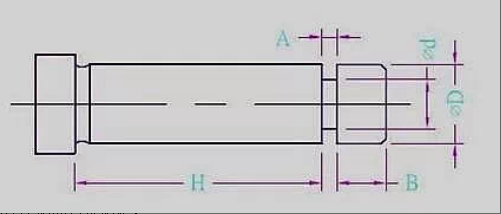

3. 浮升两用销规格设定：

a. 浮升两用销相关规格：参考冲压仙踪林在线入口标准零件规格。

b. 浮升两用销∮径：依据冲压制品材料厚度与特征形状制定。一般设定材料厚度≦1.0mm时，使用∮10以下浮升两用销。

c. 顶出高度：依据冲压制品特征制定。

d. 导料空间(A)：材料厚度1.2mm以下，A ≧ 2.0T～2.5T。材料厚度1.2mm以上，A ≧ 1.5T～2.0T。

e. 设置数量：依据送料pitch，每pitch设置1pcs。

f. 设置位置：尽可能靠近引导销位置。

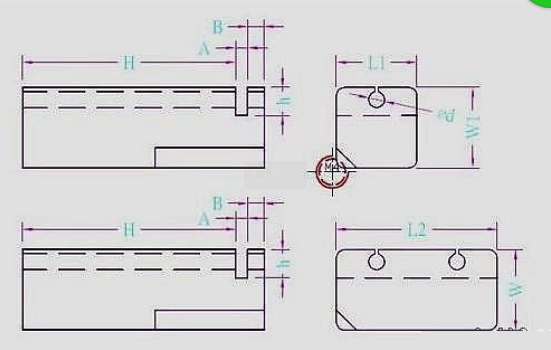

4. 方形导料块规格设定：

a. 方形导料块宽度(W)：8.0mm～10.0mm。

b. 方形导料块长度(L)：依据需求设定之。一般可设计单pitch或多pitch形式。

c. 顶出高度：依据冲压制品特征制定。

d. 导料空间(A)：材料厚度1.2mm以下，A≧2.0T。材料厚度1.2mm以上，A≧1.5T。

e. 导料压板厚度(B)：材料厚度0.6mm以下，B≧2.0mm。材料厚度1.2mm以下，B≧3.0mm 。材料厚度1.2mm以上，B≧4.0mm。

f. 设置数量：依据送料pitch，每pitch设置1pcs。
